КАК УСТАНОВИТЬ ФЛАНЕЦ ГОРИЗОНТАЛЬНО НА СУЩЕСТВУЮЩУЮ КАТУШКУ

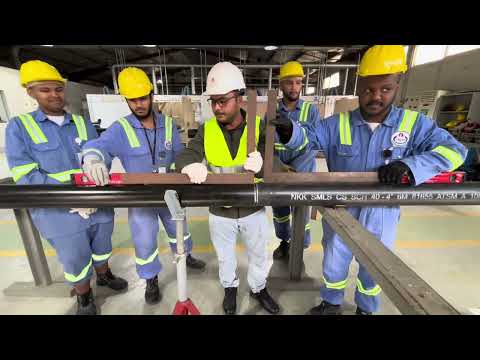

КАК УСТАНОВИТЬ ФЛАНЕЦ ГОРИЗОНТАЛЬНО НА СУЩЕСТВУЮЩУЮ КАТУШКУ ВЫРАВНИВАНИЕ ТРУБ Правильное выравнивание важно для правильного изготовления трубопроводной системы. Неправильное выравнивание может привести к трудностям при сварке и некорректной работе системы. Для обеспечения правильного выравнивания и правильного зазора при сварке можно использовать приварные кольца. Помимо использования приварных колец, монтажнику труб можно выполнить несколько простых процедур. Ниже и на следующей странице описаны процедуры выравнивания, обычно используемые современными мастерами. ФЛАНЕЦ-ТРУБА 1. Подведите фланец к концу трубы, оставив небольшой зазор. 2. Совместите два верхних отверстия фланца с помощью уровня. 3. Прихватите. 4. Отцентрируйте квадрат на лицевой стороне фланца, как показано на рисунке. 5. Прихватите. 6. Проверьте стороны аналогичным образом. ТРУБА-ТРУБА 1. Выровняйте один отрезок трубы с помощью уровня. 2. Соедините отрезки, оставив небольшой зазор. 3. Поместите уровень над обеими трубами, как показано на рисунке, и перемещайте неустановленный отрезок, пока обе не выровняются. 4. Прихватите верхнюю и нижнюю части. 5. Поверните трубу на 90°. 6. Повторите процедуру. КОЛЕНО 45°-ТРУБА 1. Выровняйте трубу с помощью уровня. 2. Установите фитинг на трубу, оставив небольшой зазор. 3. Поместите 45-дюймовый уровень на лицевую сторону отвода. и перемещайте отвод, пока пузырек не окажется по центру. 4. Прихватите. КОЛЕНО 90°-ТРУБА 1. Выровняйте трубу с помощью уровня. 2. Установите фитинг на трубу, оставив небольшой зазор. Сварочный зазор 3. Поместите уровень на лицевую сторону отвода и перемещайте отвод до уровня 4. ТРОЙНИК-ТРУБА 1. Выровняйте трубу с помощью уровня 2. Поместите тройник на трубу, оставив небольшой сварочный зазор 3. Поместите уровень на лицевую сторону тройника и перемещайте тройник до уровня 4. Прихваточный шов на месте ФЛАНЕЦ-ТРУБА 1. Подведите фланец к концу трубы, оставив небольшой сварочный зазор 2. Совместите два верхних отверстия фланца с уровнем 3. Прихваточный шов на месте 4. Расположите квадрат по центру на лицевой стороне фланца, как показано на рисунке 5. Прихваточный шов на месте 6. Проверьте стороны таким же образом КОНДУКТОР ДЛЯ ТРУБ МАЛОГО ДИАМЕТРА Кондуктор изготовлен из стального швеллера длиной 3' 9". Используйте 1⁄8" x 1 1⁄2" для труб диаметром от 1 1⁄4" до 3"; 1⁄8" x 3⁄4" для размеров 1" или меньше. 1. Вырежьте 90°-надрезы примерно в 9" от конца. 2. Нагрейте дно надреза горелкой. 3. Согните швеллер под углом 90° и сварите боковые стороны. 4. Поместите колено в шаблон и выпилите половину боковых сторон швеллера, как показано на рисунке. Повторите этот шаг с несколькими коленами, чтобы шаблон можно было использовать для разных операций. Вырезать надрез, нагреть и согнуть Сварные стороны 5. Вставьте использованное полотно ножовки в надрез, как показано на рисунке, чтобы обеспечить необходимый зазор для сварки. Вырежьте пазы, используя фитинг в качестве направляющей Вырежьте пазы, используя фитинг в качестве направляющей Сварные стороны Сварные стороны Поделитесь видео с друзьями. Трубопроводы, сосуды под давлением, резервуары для хранения, изготовление и монтаж конструкций. Обучающие материалы. КАК УСТАНОВИТЬ БОЛЬШОЙ ФЛАНЕЦ НА СУЩЕСТВУЮЩУЮ ТРУБНУЮ КАТУШКУ. РУКОВОДСТВО ДЛЯ НАЧИНАЮЩИХ.
