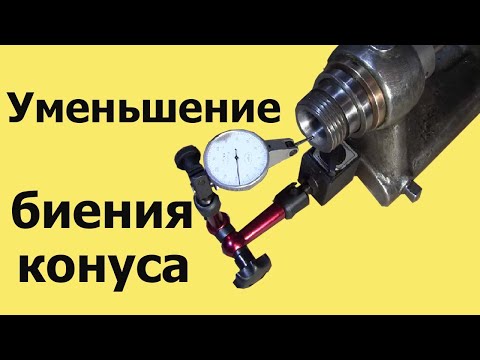

Показано, как уменьшить биение внутреннего конуса станка MN-80. Биение было 0,01 мм. Решил уменьшить биение расточкой резцом. Верхние салазки суппорта повернул по часовой стрелке на угол, равный углу внутреннего конуса шпинделя. Поэтому при движении суппорта показания индикатора не меняются, то есть суппорт повёрнут правильно, на угол, равный углу внутреннего конуса шпинделя. Будет слышно, как неравномерно идёт съём металла. Врезание очень маленькое, в пределах 0,01 мм. Резцом уменьшить биение не удалось, хотя пробовал растачивать разными резцами, доводил режущую кромку алмазной пастой. Резец меньше одной сотки не снимает, потому что шпиндель калёный. Можно было снять сразу 2-3 сотки, чтобы резец постоянно снимал стружку, и добиться практически полного отсутствия биения, но не хотелось сильно увеличивать размер. Пришлось уменьшать биение вручную, шкурками разной зернистости с постоянным контролем индикатором. Получилось биение 1 микрон. Таким способом, вручную, шкурками, можно уменьшить биение до одного микрона, практически устранить биение конуса. Адрес этого видео: • Токарный станок МН-80. Как УМЕНЬШИТЬ БИЕН... Предлагаю посмотреть видео, где показано, как уменьшить биение внутреннего конуса под цангу с 0,07 до 0,01 мм. Показана доработка переходной втулки станка MN-80: • Как УМЕНЬШИТЬ БИЕНИЕ внутреннего конуса Может быть, Вам будет интересно посмотреть подборку видео, где рассматривается ремонт, настройка, доработка, модернизация токарных и фрезерных станков Т-65, MN-80, JMD-1 и DUPLEX-58:
